Если объяснить совсем просто, стадия П отвечает на вопрос «что мы строим и почему именно так», а стадия Р — «как это собрать, проложить и смонтировать». Это не два варианта одного документа, а два уровня детализации одной проектной логики.
Фиксирует принципиальные решения, параметры и взаимосвязи объекта.
Развивает принятые решения до чертежей, узлов, спецификаций и монтажных заданий.
Сначала договариваемся о системе.

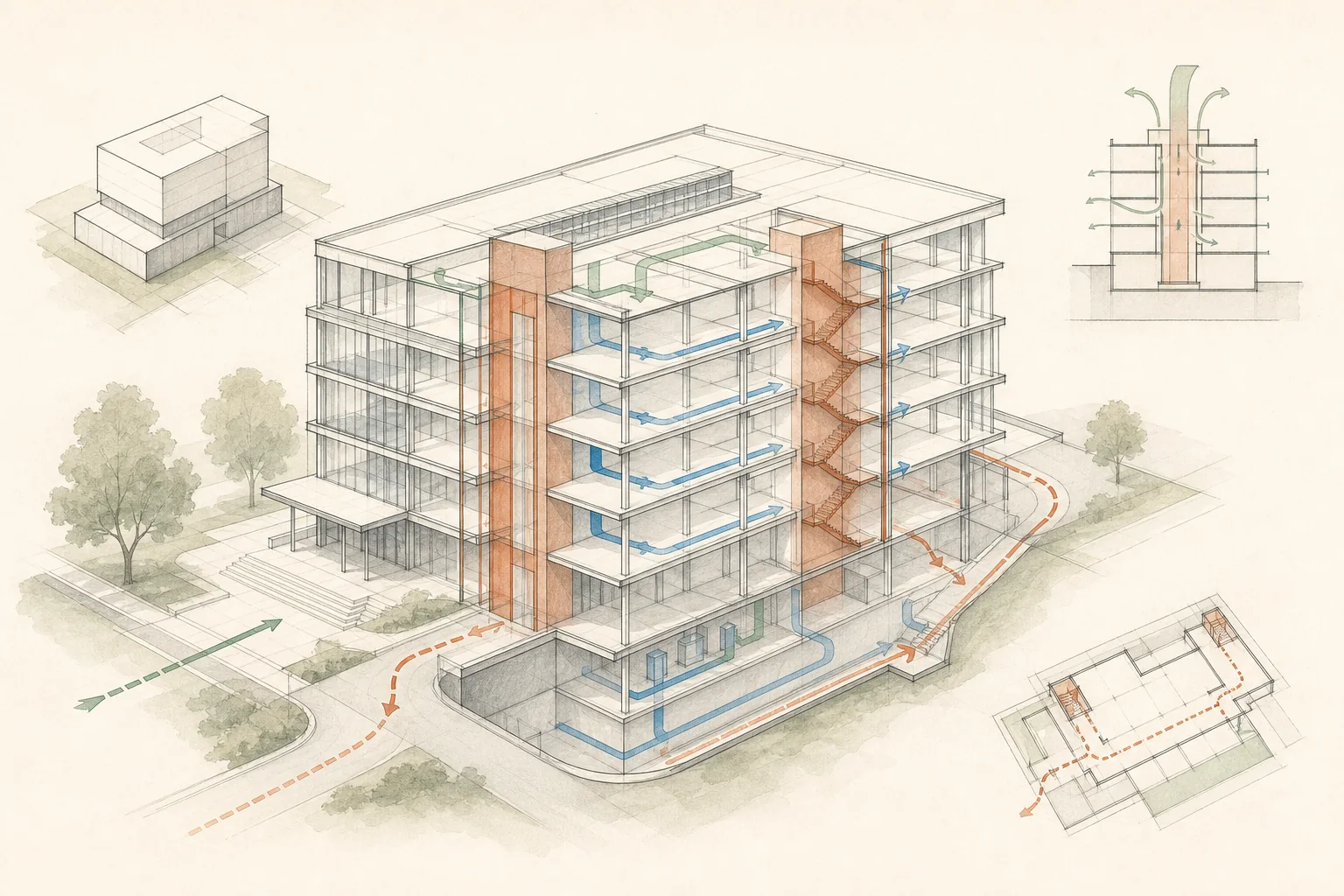

На стадии П определяется архитектурный облик, посадка здания, конструктивная схема, принцип работы инженерных систем, пожарная безопасность и ключевые технико-экономические параметры.
Здесь важно доказать, что объект в принципе реализуем: решения совместимы друг с другом, укладываются в ограничения участка и образуют цельный проект.
- габариты, планировочная и конструктивная логика;
- основные трассы и мощности инженерных систем;
- принципы эвакуации, доступа и эксплуатации;
- решения, которые влияют на экспертизу и стоимость.
Затем объясняем, как это построить.

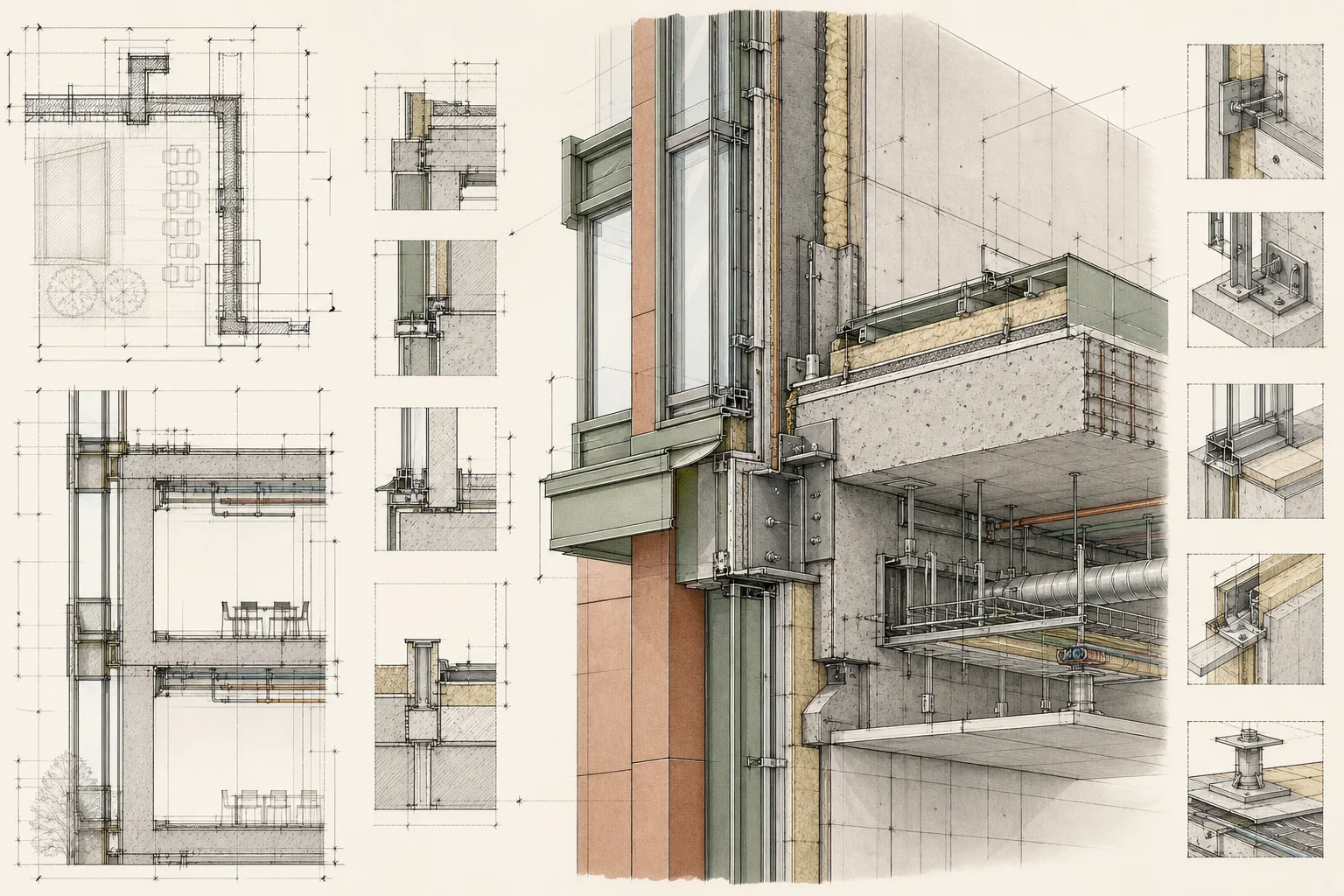

На стадии Р принципиальные решения раскладываются на конкретные размеры, отметки, слои, узлы, марки элементов и спецификации. По этим материалам закупают изделия, планируют работы и выполняют монтаж.
Именно здесь проект сталкивается с миллиметрами: воздуховод должен пройти под балкой, крепление фасада — попасть в несущую часть, а гидроизоляция — непрерывно пройти через примыкание.
- детальные планы, разрезы и фасады;
- конструктивные и архитектурные узлы;
- точные трассы, привязки и задания смежникам;
- ведомости объёмов и спецификации оборудования.
П — это маршрут. Р — пошаговая навигация.
На стадии П принято решение: вентиляционная камера находится на техническом этаже, а магистраль проходит через центральную зону здания. На стадии Р появляется точный размер воздуховода, высота его прокладки, места прохода через стены, типы креплений, огнезащита и перечень оборудования.
Если на уровне Р выясняется, что магистраль пересекает балку, проблема почти всегда родилась раньше — на уровне принципиальной координации. Поэтому качественная стадия П экономит переделки, а качественная стадия Р убирает неопределённость со стройплощадки.
Обосновать целостное решение
Дать точную инструкцию для реализации
Здание и системы целиком
Помещения, трассы, элементы и узлы
Заказчику, согласующим сторонам, экспертам
Строителям, снабжению, производителям работ
Неверная концепция и крупная переделка
Коллизия, простой, лишний материал или монтаж не по проекту
